С давних пор у меня имелся тв тюнер Avermedia Studio 505 который был перепрошит прошивкой от другого тв тюнера со схожим железом Behold TV 505, перепрошивался он как и всегда чисто из любопытства))), а что будет и тп. Перепрошился и забылся этот тв тюнер на долго, как то не задалось смотреть тв на компьютере.

Вообще я не люблю смотреть телевизор, мне интернета вполне хватает, да и к тому же я считаю что 95% всего что показывают по тв сплошная параша от которой плеваться хочется.

Конечно существует и кабельное тв, в перечне предлагаемых каналов для себя я присмотрел всего несколько - это Nation Geographic и Discovery, но речь будет идти не о том что мне нравится смотреть, а о том что ради этих двух каналов я готов был снова подключить тв тюнер к компу и наладить его работу.

Тв тюнер в принципе то работает, но так как я его давно перепрошивал и всю информацию о том что я с ним делал я потерял, мне пришлось восстанавливать хронологию через интернет - что я вообще с ним делал и какие драйвера и программы мне необходимы для его работы.

После того как софт был найден и были установлены все драйвера, меня как то напрягло что для нормальной работы софта, его нужно пропатчить, так как по железу у тв тюнеров видео и аудио выходы выведены по разному. И тут же мне в голову пришла мысль, а не восстановить ли мне родную прошивку тюнера, но не тут то было - ее я нигде не нашел, да и потом я все же вспомнил почему вообще начал искать прошивку для него, все потому что родной софт от тюнера отказывался работать в windows vista и обновляться он даже и не собирался, а у Behold TV постоянно обновляющееся по которое в несколько раз превосходит качеством и функциональностью Aver'овского.

Порыв в интернете информации, я нашел метод переделки тв тюнера Avermedia 307 в Behold TV 307, заметив очень сильную схожесть плат и расположение деталей(даже их маркировки) между тв тюнерами Avermedia 505 и Avermedia 307 я решился попробовать сделать также со своей моделью.

И так...


Для начала необходимо объединить два аудиовыхода в один, так как у тв тюнера belold они поменяны местами относительно тв тюнера Avermedia. Объединение аудиовыходов избавит от изменения их местами))), ведь разницы собственно никакой, так как одновременно они все равно никогда не работают. После объединения у нас должно заработать FM радио без патча программы.

Далее у меня есть выбор, а именно: оставлять ли работоспособным AV вход тв тюнера и припаять всего один проводок, либо припаять еще несколько, поменяв местами соединения конденсаторов C43 и C41. Я пробовал оба варианта.

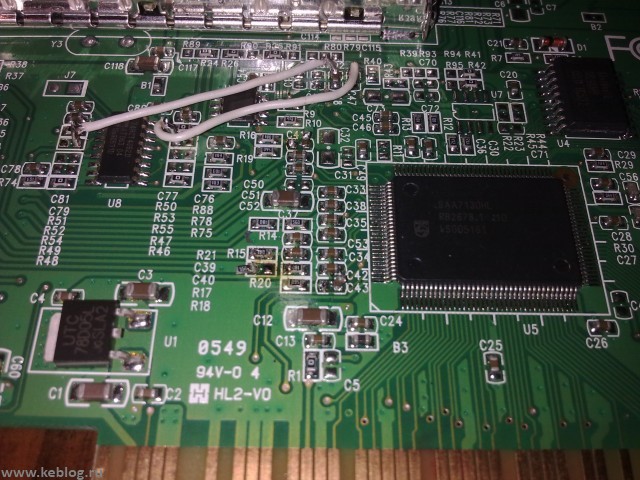

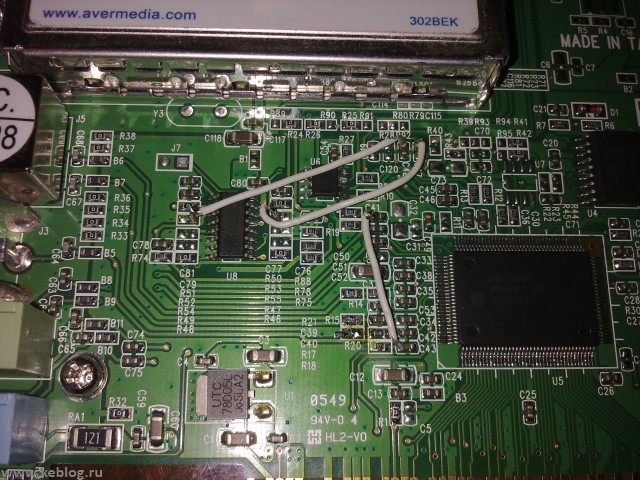

Слева более простой вариант - мы убираем резистор R20 и соединяем проводком C41 и C43(со стороны резисторов). Справа мы отпаиваем по одному контакту от коднденсаторов C41 и C43  и меняем их местами, также убирая резистор R20

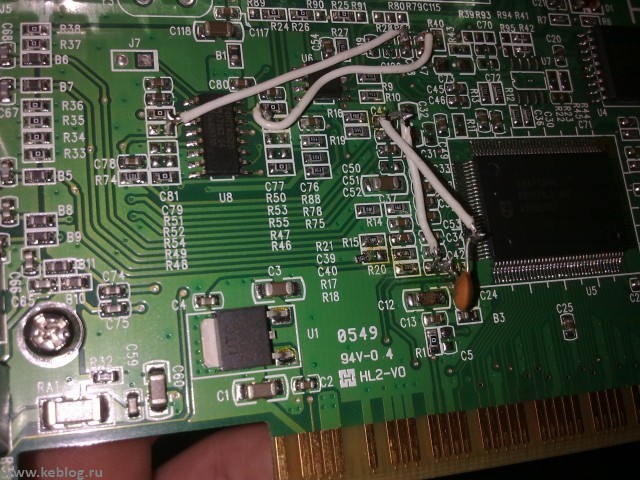

На правой фотке видно что припаян какой то левый конденсатор, вместо оригинального маленького. Дело в том что при перепайке выводов, я кудато посеил этот микро-кондер и мне пришлось заменить его на практически первый попавшийся (10нф) и все вроде бы работает исправно, но я в этом до конца не уверен, так как нет возможности протестировать AV вход.

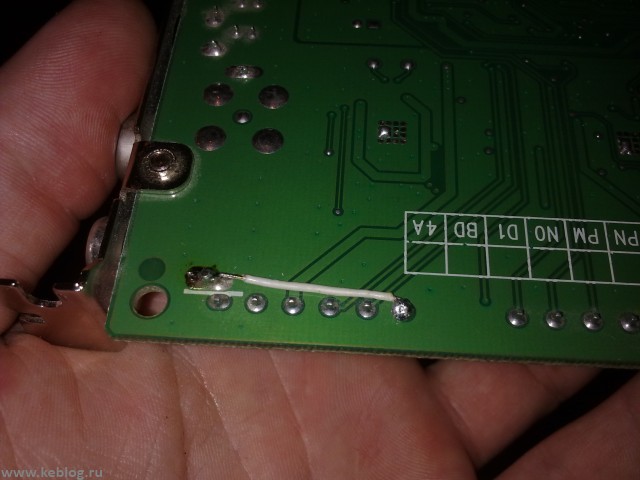

Далее мы припаиваем проводочек на выбор адреса селектор-земля. Изначально у Avermedia 0xC2, а после припайки проводка он меняется на 0xC0. Под селектор-земля подразумевается адрес вч блока.

После всех таких нехитрых манипуляций, мы получаем полностью переделанный тв тюнер Avermedia 505 в Behold TV 505, который распознается софтом как родной, и все работает как надо без всяких патчей программ, конечно есть одно но, это то что частоты FM приемника не соответствуют отображаемым в программе.

Небольшое дополнение и весь необходимый софт:

По умолчанию EEPROM у микроконтроллера заблокирован для перезаписи и для того чтобы в него залить прошивку, его нужно разблокировать.


Для этого у микросхемы "24C02" нужно отпаять(оторвать) 7 ножку - счет ножек идет с левого верхнего угла против часовой стрелки, верх микросхемы характерная выемка.

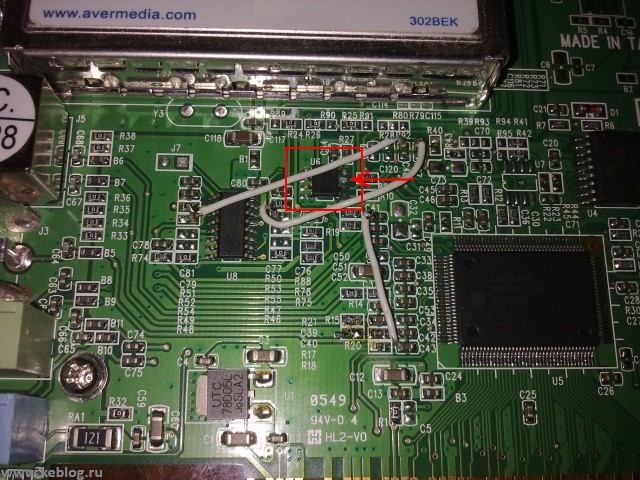

На фотографии я отметил какую микросхему трогать и какую ногу отрывать.

Весь необходимый софт для прошивки тюнера и для просмотра телепередач с него.

tv_tuner-avermedia-505.zip 1505

twitter.com facebook.com vkontakte.ru odnoklassniki.ru mail.ru ya.ru rutvit.ru myspace.com technorati.com digg.com friendfeed.com pikabu.ru blogger.com liveinternet.ru livejournal.ru memori.ru google.com bobrdobr.ru mister-wong.ru yahoo.com yandex.ru del.icio.us

Комментариев: 25

  1. 2013-02-20 в 21:15:58 | Алексей

    А софт не могли бы выложить куда нибудь или дайте ссылочки!!!!

  2. Окей, щас поищу и прикреплю в конце статьи архив.

  3. 2013-02-20 в 22:20:53 | Алексей

    Спасибо!!!!!

    А прошить можно только из XP или из под 8 тоже можно?

  4. Я думаю можно, только надо запускать прошивальщик от имени администратора, я прошивал из под висты.

  5. 2013-02-20 в 22:24:16 | Алексей

    А еще вопросик.

    Читал в инете что нужно

    Находим 7 ногу этой микросхемы (если смотреть сверху, то отсчёт идёт против часовой стрелки, начиная от метки [метка - углубление в виде точечки]). ВНИМАНИЕ!!! нужно быть на 120% уверенным, что нашли ту самую ногу
    Либо аккуратно отпаиваем эту ногу, либо отрываем эту ногу иголкой от платы (я отрывал, это было оч лекго, пайка слабенькая), либо делаем "перемычку" между 7 и 4 ногами (маленьким проводом соединяем 4 и 7 ноги). 4 нога = земля.
    Тем самым мы сняли защиту от перепрошивки EEPROM.

    Это делать надо? Если да на какой микросхеме?

  6. у меня разблокирован EEPROM, поэтому это я пропустил. Ты об этом узнаешь когда начнешь прошивать, если будет выдавать ошибку записи, то нужно разблокировать.

  7. 2013-02-20 в 22:32:22 | Алексей

    Ясно. Ладно буду ждать софт smile

    Спасибо что помогаете! Честно говоря я думал что за давностью статьи мне не ответят smile

  8. Я оговорился, я отрывал эту ножку, просто делал это очень давно, а перепаивал относительно недавно. Вообщем я выделил на фото какую именно ножку оторвать надо.261120121441.jpg

  9. 2013-02-20 в 22:40:47 | Алексей

    ООО Спасибо!!! А то я честно говоря уже другую схему присмотрел. Щас на чудил бы LOL

  10. 2013-02-20 в 22:46:41 | Алексей

    Еще вопросик.

    Вы писали

    Далее у меня есть выбор, а именно: оставлять ли работоспособным AV вход тв тюнера и припаять всего один проводок, либо припаять еще несколько, поменяв местами соединения конденсаторов C43 и C41. Я пробовал оба варианта.

    Если я правильно понял для работоспособности AV входа подходят обо варианта? Или только второй?

  11. Работать будет только во втором случае.

  12. 2013-02-20 в 22:52:21 | Алексей

    Для перемычек (проводков) телефонный с одной тонкой жилкой провод подойдет? А то я не радиомастер и лучше спрошу!

  13. 2013-02-20 в 22:53:18 | Алексей

    А первый способ для чего? Он обязателен?

    Я Вам уже наверное уже надоел?

  14. конечно подойдет, главное чтоб не алюминиевый провод был, только залуди концы у проводков чтобы можно было их паять.

  15. А первый способ для того чтобы сделать все быстро))), я выложил прошивальщик, дрова и программу behold tv

  16. 2013-02-20 в 23:07:41 | Алексей

    Спасибо!

    Последний вопрос и на сегодня оставлю Вас в покое grin Получается первый способ работоспособность AV не предоставляет, то его можно не делать?

    Еще раз огромное спасибо щас все потихоньку делаю!

  17. Ну конечно, не обязательно, если посмотреть повнимательней на фотографии этих способов, то будет понятно что делать либо первое либо второе))).

    Вообще если вам не нужен AV вход, то делайте первый.

    Мне вот нафиг ненужен он, но я оставил по 2 способу(так спокойнее просто)))).

  18. 2013-02-21 в 00:41:42 | Алексей

    Вы случайно не спите?

  19. Вы бы лучше сразу спросили, а то ждать меня когда я в онлйне буду)))))

  20. 2013-02-21 в 17:59:54 | Алексей

    Здравствуйте еще раз smile

    Сделал все как вы описали, только проводок припоял по первому способу. Все заработало! но только одно но ... ПДУ не хочет работать! В чем может быть причина?

  21. Поздравляю что все заработало))), я чесн слово даже незнаю работает ли у меня пульт, я его не пробовал даже задействовать. Может проблема с дровами, а может че надо сделать я как то не выяснял.

  22. 2014-07-03 в 03:00:37 | Анатолий

    Благодарю дружище, помог! Все робит!)

  23. Анатолий, незачто, мне приятно что люди читая мою статью, переделывают свой тюнер и у них все получается))

  24. 2014-07-04 в 23:56:42 | Анатолий

    Еще от себя добавлю:

    Aver 505 был прошит на винде xp32bit(sp3) в behold 505 rds(saa7130hl), используется с последними драйверами behold на windows 7 64bit.

    Таким образом еще 15 тюнеров aver505 без проблем прошились и работают.

    Перед прошивкой установить родной драйвер тюнера, обязательно.

  25. Доброго времени суток!

    Анатолий, а rds работает?
